FOAMDECK 5
Dimensioni
larghezza mm 1000
lunghezza a richiesta da produzione in continuo.
Spessore di poliuretano fuori greca (S)
mm 20 - 30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.
Supporto esterno:
acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato;
Supporto flessibile:

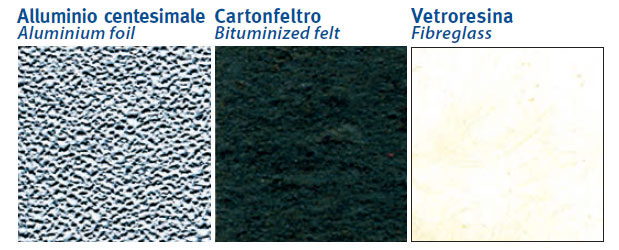

cartonfeltro bitumato cilindrato di colore bruno. Per le sue proprietà (legante a caldo, impermeabile ed isolante) il bitume è largamente usato nelle coperture.
Isolamento con schiumatura in continuo di:
resine poliuretaniche (PUR), densità 39 ±2 Kg/m³ - Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)
Trattamenti protettivi per supporto esterno fornibili a richiesta:
Preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,50 |
2,00 |
2,50 |
2,75 |
3,00 |
3,25 |
3,50 |
|---|
| 20 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 20 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 20 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 20 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 30 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 30 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 30 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 30 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 35 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 35 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 35 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 35 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 40 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 40 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 40 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 40 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 50 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 50 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 50 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 50 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 60 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 60 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 60 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 60 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 80 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 80 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 80 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 80 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 100 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 100 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 100 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 100 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| 120 | ACCIAIO | 0,5 |
512 |
235 |
133 |
74 |
— |
— |
— |
— |
| 120 | ACCIAIO | 0,6 |
616 |
280 |
155 |
87 |
— |
49 |
— |
— |
| 120 | ACCIAIO | 0,8 |
825 |
366 |
208 |
113 |
— |
65 |
— |
— |
| 120 | ACCIAIO | 1,0 |
1050 |
455 |
260 |
143 |
— |
82 |
— |
— |
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,50 |
2,00 |
2,50 |
2,75 |
3,00 |
3,25 |
3,50 |
|---|
| 20 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 20 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 20 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 20 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 30 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 30 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 30 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 30 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 35 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 35 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 35 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 35 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 40 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 40 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 40 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 40 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 50 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 50 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 50 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 50 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 60 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 60 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 60 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 60 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 80 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 80 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 80 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 80 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 100 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 100 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 100 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 100 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
| 120 | ACCIAIO | 0,5 | 565 | 290 | 166 | 107 | 87 | 70 | 56 | — |
| 120 | ACCIAIO | 0,6 | 770 | 344 | 194 | 125 | 103 | 84 | 66 | 52 |
| 120 | ACCIAIO | 0,8 | 1030 | 457 | 260 | 166 | 138 | 110 | 87 | 69 |
| 120 | ACCIAIO | 1,0 | 1285 | 570 | 325 | 207 | 172 | 137 | 108 | 87 |
Approfondimenti sul rapporto di prova:
(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
* freccia = 1/200 L
