PRODOTTI

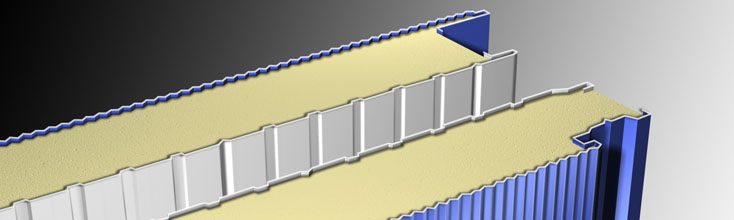

    STAR

    Dimensioni

    larghezza mm 1000.

    lunghezza a richiesta da produzione in continuo.

    Spessore standard di poliuretano fuori greca (S)

    mm 40 - 50 - 60 - 80 - 100 - 120 - 140 pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

    Supporto esterno

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

    Isolamento con schiumatura in continuo

    Resine poliuretaniche (PUR) o (PIR a richiesta non standard).
    Densità al cuore PUR: 39 ±2 Kg/m³
    Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

    Trattamenti protettivi per supporto esterno

    fornibili a richiesta preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.

    Approfondimenti schiuma PIR

    A semplice richiesta è disponibile nella versione con schiuma PIR (poliisocianurato espanso rigido), una particolare struttura polimerica che garantisce eccellenti caratteristiche di comportamento al fuoco. L'intera gamma di pannelli ISOLPACK, è stata certificata in Classe B-s2, d0 presso il CSTB (Francia) e presso il KIT (Germania)  in conformità alla norma UNI EN 13823 (SBI)* ove, "B" esprime la quantità di calore prodotto durante i primi 600 secondi del test < 7,5 MJ (miglior valore ottenibile per prodotti schiumati);  “s2” rappresenta un ridottissimo sviluppo dei fumi e “d0” indica assoluta assenza di gocce e/o particelle infiammate. Negli ultimi anni, il test SBI è diventato un requisito standard in Europa per il comportamento al fuoco dei materiali per l'edilizia. Il nuovo standard europeo per i pannelli sandwich – UNI EN 14509 - utilizza il sistema SBI ai fini della classificazione al fuoco. In quanto prodotto ISOLPACK consente, unico in Italia, di progettare applicazioni leggere, altamente isolanti con ineguagliati requisiti di reazione al fuoco. In numerosi casi può sostituire il pannello in lana di roccia considerate le sue caratteristiche di reazione al fuoco unite all'elevatissimo potere termoisolante.

    Certificazione EPD (CAM)

    Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.

    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    40ALLUMINIO0,5 + 0,4
    40ACCIAIO0,5 + 0,4 236 133 85 59 43 33 26 21 18 14
    50ALLUMINIO0,5 + 0,4
    50ACCIAIO0,5 + 0,4 296 166 106 74 54 42 33 27 22 18
    60ALLUMINIO0,5 + 0,4
    60ACCIAIO0,5 + 0,4 355 200 128 86 65 50 39 32 26 22
    80ALLUMINIO0,5 + 0,4
    80ACCIAIO0,5 + 0,4 457 342 274 228 186 142 112 91 72 57
    100ALLUMINIO0,5 + 0,4
    100ACCIAIO0,5 + 0,4 485 364 291 243 208 178 141 114 94 79
    120ALLUMINIO0,5 + 0,4
    120ACCIAIO0,5 + 0,4 486 366 293 245 210 182 152 129 110 89
    140ALLUMINIO0,5 + 0,4
    140ACCIAIO0,5 + 0,4 488 369 296 248 211 184 156 132 112 93
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    40ALLUMINIO0,5 + 0,4
    40ACCIAIO0,5 + 0,42371136845332720161311
    50ALLUMINIO0,5 + 0,4
    50ACCIAIO0,5 + 0,43111518857413225201713
    60ALLUMINIO0,5 + 0,4
    60ACCIAIO0,5 + 0,432219210872503831252117
    80ALLUMINIO0,5 + 0,4
    80ACCIAIO0,5 + 0,4416310248207178154118957864
    100ALLUMINIO0,5 + 0,4
    100ACCIAIO0,5 + 0,44413282622191881651471219881
    120ALLUMINIO0,5 + 0,4
    120ACCIAIO0,5 + 0,444232926322018916614913311898
    140ALLUMINIO0,5 + 0,4
    140ACCIAIO0,5 + 0,4444331264223191168151140126104
